ITT公司（國際電話電報公司）成立于1920年，總部設在紐約州白灘市，是一家集工程技術與制造的世界500強公司。航空航天環境控制系統(Aerospace Environmental Control Systems) 業務部門作為ITT公司的重要組成部分，一直在商業航空航天業領域不斷創新。



憑借超過75年的行業經驗，以及豐富的精益設計和精益生產實踐，ITT公司為全球航天業客戶提供了具有競爭力的價格和相對較短的交貨期，滿足客戶日益增長的需求。



以下案例分享了ITT 航空航天環境控制系統部門如何運用DFMA? (面向制造及裝配的設計) 技術與方法來簡化設計，在設計階段實現成本最優，并為后續的制造和裝配提供便捷，從而有效提升企業的按期交付和盈利能力。

   健康的生產型企業的關鍵

健康的生產型企業和經濟的基礎是可持續生產耐用的產品，而這一切都是有關收入和盈利能力的。

不知道你是否遇到過這樣的場景：在一個運營總監召開的會議上，每個部門的代表都在討論如何讓產量更大、盈利更佳。參會者首先指出公司內某一款主要產品前三個月的數據并不好看。



這款產品的數據表明產品的生產成本以及零部件成本非常高，并且持續增加，同時，這些零部件的組裝難度高，造成了低效的裝配操作。公司很難在指定日期內實現交付承諾，但“按期交付”往往是客戶最重視的要求之一。



當討論越發激烈，關于問題原因的意見浮出水面時，你很快就被指派負責這個產品的“降本”項目：公司希望你可以找出產品不必要的成本支出以及浪費的原因，并將它們消除。



在產品開始生產后的降本，簡而言之，就是返工：重新修正產品設計的錯誤，或者是生產過程中的錯誤。



精益生產對此是否有幫助？答案是：它們?cè)谝欢ǔ潭壬嫌袔椭?/span>但不要試圖用精益生產來消除設計所帶來的浪費。你可以暫時掩蓋一個低效的可制造性設計，但由于沒有切實的改善，它不會持續下去，只有設計的可制造性的改變才能系統持續地維持工藝的改進。



   什么是可制造性計劃？

可制造性設計——為了確保最佳的成本、質量、可靠性、交貨和客戶滿意度，在產品的設計階段使用可制造性設計技術來優化產品的所有生產相關功能，如：制造、組裝、測試、采購、運輸、交貨、服務修理和保修。



并行工程已成為產品開發活動中必不可少的部分。多個部門成員為該開發團隊帶來相關的項目的經驗和工作知識，并一起創建可制造性計劃。



雖然并行工程仍然被認為是一個相對較新的概念，但是它的定義始于20世紀80年代中期。早期考慮制造相關因素縮短了開發周期、最小化了開發成本，并使得設計能夠平穩過渡到生產。



可制造性屬性——可制造性屬性指的是體現設計“簡潔、精細”的屬性，簡單、但卻不會被客戶直接感知。盡管在面向客戶的層面，這些屬性不被感知，但是在公司生產層面，它們對材料選擇、成本控制、以及生產效率的提高卻有很大幫助。可制造性屬性包括：



零件數量減少 - 使用盡可能少的必需零件來實現產品的功能和質量。



在裝配過程中易于拿取 - 盡量不要使用在裝配前嵌套或纏結的零件。避免使用不用工具就難以拿取的零件。



易于在裝配中將零件插接到位 - 對所有零件使用單向從上往下的插接，消除裝配中的重新定向。嘗試消除零件插接、接近或?qū)R的困難點。



盡量少使用工具（如果有的話）- 幾乎所有的緊固件都使用工具來安裝，因此目標是消除單獨的緊固件。除雙手之外的裝配輔助工具還增加了把零件組裝在一起的時間。



最低限度使用標準或特殊加工 - 設計中應使用不需要外部處理的材料，如電鍍或噴漆。鉆孔和機加工設備應遠離裝配線！



   可制造性設計的基本工具

為實現“簡潔、精細”的設計，需要運用一個重要工具：DFMA?軟件，即面向制造及裝配的設計軟件。DFMA?軟件包括兩個模塊——DFA（面向裝配的設計）和DFM（面向制造的設計）。



通過分析整個裝配過程和單個零件的制造，DFMA?軟件幫助工程師們“看到”設計浪費，它是“發現浪費”和實現精益設計的工具。

◆ DFA模塊通過評估裝配時間和成本，判斷各零件的存在價值和裝配過程的復雜度，比較不同的設計方案，簡化設計結構，得到最佳的設計方案。

◆ DFM模塊通過評估單個零件的加工工藝時間和成本，指導工程師在設計零件時合理選擇不同的材料和工藝；并考慮到供應商的實際制造條件，與供應商進行建設性的溝通，以達到最佳的制造成本。

   DFMA?應用實例-商用飛機上的蝶形風道閥

以下是ITT航天控制系統部門所負責的一個項目實例，客戶需要更換他們商用飛機系統內的現有閥門。每架飛機有3個閥門，安裝在一個7英寸的空氣管道系統中。



ITT航天控制系統部門成立一個專門的設計團隊，在了解客戶需求的時候，發現現有設計中有一項可能滿足客戶需求，但實際應用中遇到了一些問題。



首先，該設計相當陳舊，大概在30年前甚至更早就已經存在了。盡管在系統中運行良好，但自從閥門設計誕生以來，制造技術已經發生了很大的變化。

這引出了第二個問題：成本。在當今的制造業中，閥體和蝶形組件是非常昂貴的。針對現有設計的成本分析完成后，接下來的選擇顯而易見：是時候進行新的閥門設計了。



設計團隊利用現有設計作為基線，運行DFA分析以找出成本的困難所在。分析表明，裝配效率非常低。設計者現在著手創建包含最少數量的零件的配置，以獲得客戶期望的功能，同時使產品易于組裝。雖然這是一項很直接的閥門設計，但是運用DFA方法的設計結果卻相當驚人。



最重要的改變是閥體、蝶形組件，以及它如何密封到閥體內壁。舊閥體設計涉及多種不同類型設備的不同設置，并需要特別注意內部表面光潔度，在閥體內徑公差要求嚴格的情況下珩磨密封區域。

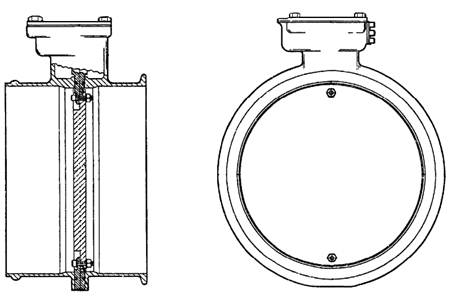

蝶形組件采用了一個圍繞外徑的多重特征凹槽，其中使用彈性O(shè)形環來支撐擠出的聚四氟乙烯密封件。密封件長度大約為21英寸，需要在O形環背襯的壓力下被送入加工后的凹槽中（見圖1），在安裝和切割時需要圍繞蝶形盤推動和拉動密封件。如果密封件在裝配前以任何形式受到損壞，密封件將被取出并予以更換。



圖1  原設計—蝶形風道閥



設計團隊對新設計的目標：設計一個合適的閥門，盡量少使用零件和制造工藝，這樣能快速組裝，并且具有超過客戶期望的質量和可靠性水平。

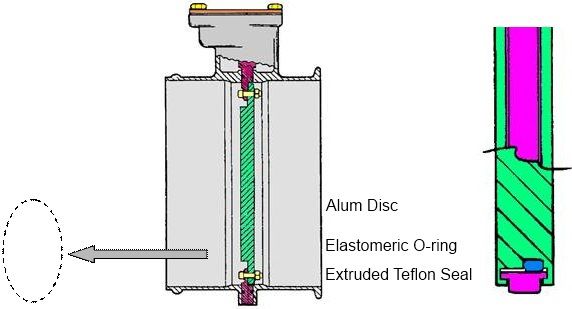

在DFMA?軟件中嘗試分析了幾個不同的再設計方案，分析表明設計的可制造性屬性發生了顯著變化。經過幾次反復分析，確定了最終的再設計方案并被客戶接受。下面的圖2顯示了再設計的結果。



圖2  新設計截面圖和蝶形盤密封細節

對于新設計的高成本部件: 機加工的鋁閥體和蝶型盤組件，由于這兩個零件滿足DFMA?理論的最少零件標準，因此對這兩個零件進行重新設計是很有必要的。

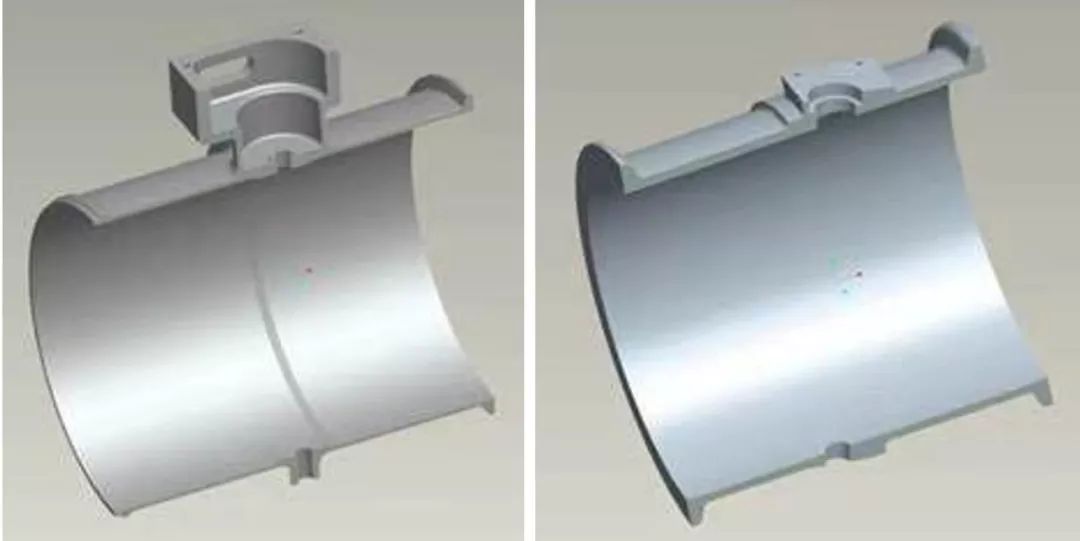

閥體的成本是整體的外形和加工方法。由于舊設計是按原樣成形的，所以當時用矩形坯料加工更經濟合適。今天的技術改變了這一切。如圖3所示，與加工矩形坯料相反，較新的設計可由銑車床上單步設置加工成接近凈尺寸的圓形。毫無疑問，新的設計僅需老設計的大約20%的制造成本便可加工出來。



圖3  左側為加工矩形坯料的原設計， 右側為新的簡化后的設計



蝶型盤的主要成本是留存密封件的凹槽結構，以及裝配成本。首先使用DFMA?軟件計算蝶形盤本身和相關零件的成本，以驗證設計朝正確方向進行。

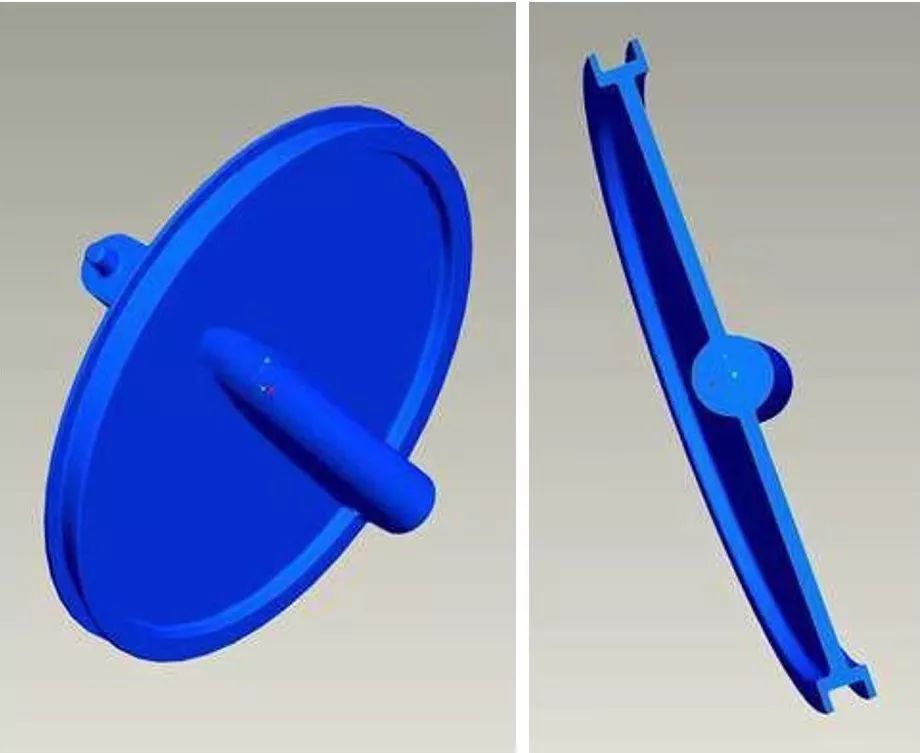

如圖4所示，更新的蝶形光盤看起來更復雜，但最終在更現代的多軸機床上更容易加工。同樣，更少的加工設備設置節省了一天的加工時間。新設計的整體成本僅為老設計的60%.

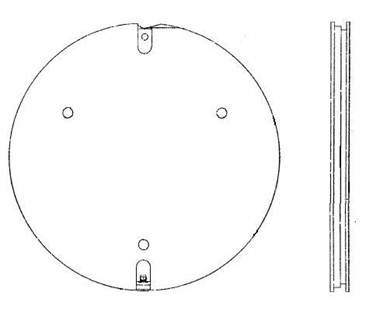

舊蝶形盤設計



圖4  新蝶形盤設計

改進后的密封設計不僅更易于組裝，而且改善了密封功能：當壓力增加時，密封變得更緊。

而且，由于它只使用彈性體界面抵靠閥體的內壁，鋁的表面光潔度變得不那么關鍵，消除了不必要的機械加工（珩磨），并且閥體內徑的尺寸公差也可適度放松。圖5和圖6展示了新的閥組件。

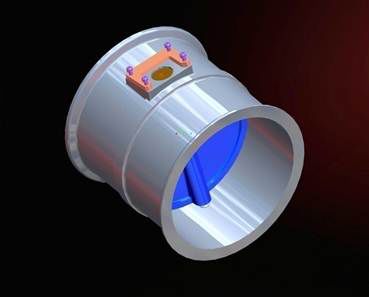

圖5  完整的新蝶形閥設計

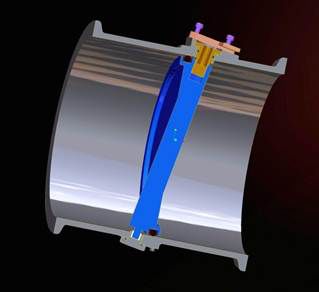

圖6  新蝶形閥截面面

新設計最大的回報是降低了蝶形風道閥的成本，不僅如此，在裝配車間和整個制造鏈中也有同樣吸引人的收益。

◆ 零件數量從原來設計的27件減少到14件。裝配時間（用DFMA?計算）從原設計的8.08分鐘到2.54分鐘。

◆ 隨著零件數量的減少和裝配時間的縮短，庫存周轉率會有明顯的提高。

◆ 現在不僅只需要原設計三分之一的時間進行組裝，由于設計的簡化幾乎消除了返工。

◆ 在最初的設計中，由于裝配的性質，聚四氟乙烯密封條失效是一種常見的現象。新的密封件在平穩、可靠的潤滑操作后就可伸展到位。

◆ 為了將蝶形盤裝配到原設計的閥體中，必須使用一個裝配夾具；由于新設計的蝶形盤幾乎是自對準的，因此現在已經取消了這個裝配夾具。

下圖顯示了DFMA?軟件對比新舊設計的結果。

	原設計	新設計	減少
零件數量	27	14	48.1%
裝配時間(分鐘)	8.08	2.54	68.6%
材料成本	$5,124.67	$1,199.56	76.6%
人工成本	$3.95	$1.24	68.6%
工裝模具成本	$0.25	$0.00	100.0%
總成本	$5,128.87	$1,200.80	76.6%
DFA指數	3.1	10.4



DFMA?打破了傳統設計流程中“我設計，你制造”的隔閡，結合了市場、性能、專業、建模、質量、工藝流程、供應商、采購、成本等各種技術要求，以“最簡單的結構”來設計產品，在產品并行開發過程中滿足消費者的需求。它確保了產品的投入產出比最高，和產品的價值最高。



在利用DFMA?技術進行產品設計的過程中，產品工程師對整個產品的制造過程和裝配過程進行分析，從材料、人工、設備和質量四個方面衡量測算每一個步驟的成本，以評估每個設計要素是否是必須的和最優的。

通過這種“基于成本的設計”方法，研發人員逐漸改變了“注重功能，忽視成本”的設計思想，提高了研發人員的設計成本意識，從產品設計的源頭出發，將產品生命周期成本控制在70%～80%之間，此為最優。最后，通過精益設計（DFMA?設計）實現了真正意義上的精益生產, 助力企業以最優的成本按期交付滿足客戶需求的產品，實現客戶滿意度與企業盈利能力的雙贏。
